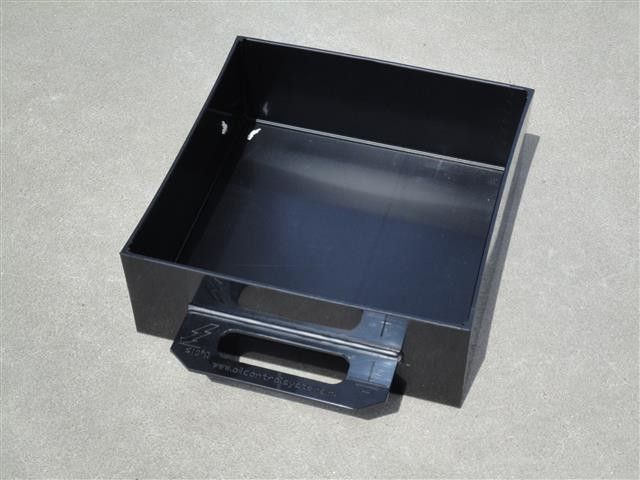

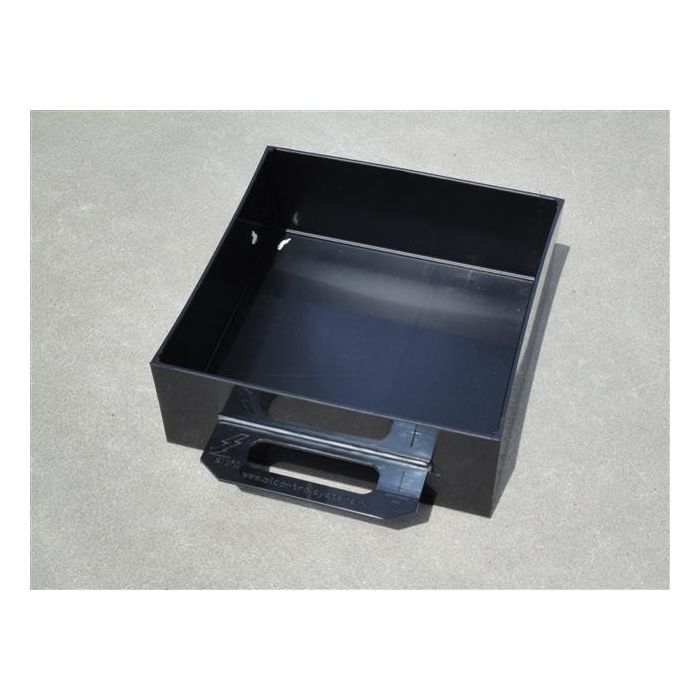

ESD Kunststof antistatische lekbak 10⁶Ω - 40x40x15cm

Wat is statische elektriciteit:

Statisch betekent stilstaan. Statische elektriciteit is een stilstaande elektrische lading, waarbij er geen stroom loopt.

Hoe ontstaat  statische elektriciteit

Statische elektriciteit ontstaat door wrijving zodra twee of meer verschillende oppervlakken met elkaar in aanraking komen en weer worden gescheiden.
De hoogte van de lading is afhankelijk van de materialen en hun fysieke en elektrische eigenschappen, temperatuur, luchtvochtigheid, druk en snelheid van scheiding.
Hoe meer wrijving, hoe hoger de lading. Zodra een vloeistof uit een leiding stroomt, ontstaat er een potentiaal verschil tussen het aftappunt, de vloeistof en de opvangbak en bij slecht geleidende vloeistoffen ook in de vloeistof zelf.

Voorwaarden voor vonkontlading:

• Er wordt een potentiaalverschil opgebouwd, welke voldoende is voor een vonk.

• Het potentiaalverschil wordt in één keer ontladen naar een geleider (metaal, personen of goed geleidende vloeistoffen).

M.n. de combinatie metalen opvangbak (goede geleider) en een slecht geleidende vloeistof (bijv. nafta, benzeen) zijn risicovol.

De Stichting Industriële Reiniging hanteert om dezelfde redenen al jaren dezelfde eisen voor de half geleidende slangen welke gebruikt mogen worden in de petrochemie: el. weerstand tussen de 1*10³ en 1*10⁶Ω en geen metalen onderdelen aan het eind van de slang welke in de vloeistof wordt gehouden. De regels van de SIR zijn opgenomen in de Arbowetgeving en daarmee wettelijk vastgelegd in Ned.

Vloeistoffen die makkelijk statisch opladen:

• Slecht geleidende vloeistoffen

• Mengsels met water of vaste deeltjes

Classificatie geleidbaarheid van vloeistoffen:

• Hoge geleidbaarheid > 1000 pS/m (bijv. acetonitril, ethyleenglycol)

• Gemiddelde geleidbaarheid tussen 50 pS/m en 1000 pS/m

• Lage geleidbaarheid < 50 pS/m (bijv. ethylbenzeen, smeerolie, afgewerkte olie, styreen monomeer, benzines, kerosine)

• Ultra-lage geleidbaarheid < 2 pS/m, hoge visco > 30 mm²/s (bijv. naphta, benzeen, heptaan, hexaan, tolueen, xyleen)

Altijd aarden en elektrisch doorverbinden

Let op: bij het open drainen van brandbare vloeistoffen moet de lekbak met aarde worden verbonden en moeten alle drain-componenten (het aftappunt/de leiding, de opvang(lek)bak, pompen, enz.) elektrisch geleidend worden doorverbonden. Vandaar de handvaten.

Kunststof opvangmiddelen kunnen een max. temp. van 80˚C verdragen. Bij hogere temp. moet daarom een metalen opvangmiddel worden gebruikt. Ook hierbij gelden dezelfde regels qua aarden en doorverbinden.

Vonkgevaar: combinatie eigenschappen vloeistof & lekbak

• Nonconductive liquids (conductivity <50 pS/m)

  F2.2 Induction charging from highly charged plastic containers is not a significant hazard. Nonconductive liquids are most prone to accumulate charge in grounded metallic containers.

• Niet geleidende vloeistoffen in geaarde geleidende lekbak = kans op vonkontlading

• Conductive liquids (conductivity > 1.000 pS/m)

  F4.2 Conductive liquids are most prone to induction charging by non conductive plastic containers and are sufficiently conductive to loose much of the induced charge in the form of a spark.

• Geleidende vloeistoffen in niet geleidende lekbak = kans op vonkontlading

  Ref: NFPA 77 Recommended Practice on Static Electricity 2014

  Conductive plastic containers are not considered in this recommended practice.




  Voordelen half geleidende kunststof:

• Voor alle soorten stoffen meest veilige keuze qua afvoer van statische elektriciteit (zowel niet geleidende als geleidende vloeistoffen). Omdat de geleidende eigenschappen van de te drainen vloeistof meestal niet bekend is, is half geleidend de meest veilige optie.

• Licht gewicht.

• In lijn met externe ontwikkelingen van overige opvangmiddelen (vac.wagenslangen, IBC’s, vaten).
